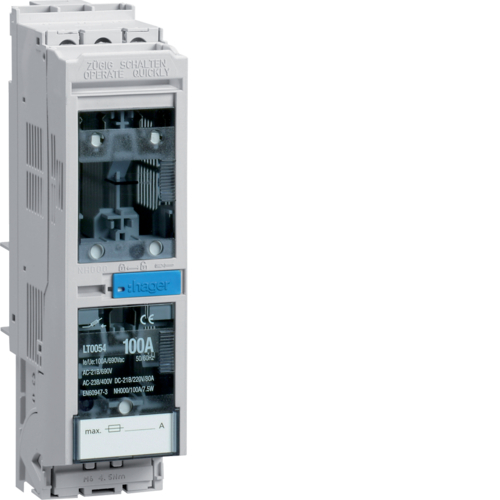

Hager Рубильник-держатель предохранителей,NH000, 3x100A LT0054
Hager LT0054
Рубильник-держатель предохранителей,NH000, 3x100A
Купить по низким ценам Hager LT0054
Описание Hager LT0054
Строительство
| Тип продукта: | с тампером |
| Количество полюсов: | 3 пол. |
| Расположение полюсов: | 3 пол. |
Органы управления и индикаторы
| С индикацией ошибки: | нет |
Электрические характеристики
| Номинальное рабочее напряжение Ue (AC): | 0/690 В |
| Частота: | 50/60 Гц |
Напряжение
| Номинальное напряжение изоляции Ui: | 1000 В. |
| Номинальное выдерживаемое импульсное напряжение Uimp: | 8000 В. |
Электричество
| Номинальный ток цепи для Ue = 400 В переменного тока в соответствии с EN 61439-1 5.3.2: | 100 А. |
| Номинальный ток цепи для Ue = 500 В переменного тока в соответствии с EN 61439-1 5.3.2: | 100 А. |
| Номинальный ток цепи для Ue = 690 В переменного тока в соответствии с EN 61439-1 5.3.2: | 100 А. |
| Номинальный ток In: | 100 А. |
| Номинальный ток плавкой вставки: | 2/4/6/10/16/20/25/32/35/40/50/63/80/100 А. |
| Номинальный кратковременный выдерживаемый ток 1 с: | 1,2 кА |
| Условный номинальный ток короткого замыкания для Ue = 400 В согласно PN-EN 61439-1 3.8.10.4: | 80 кА |
| Условный номинальный ток короткого замыкания для Ue = 690 В в соответствии с PN-EN 61439-1 3.8.10.4: | 80 кА |
| Вставка безопасности во время теста. Я знаю. ток короткого замыкания Ue = 400 В IEC 61439-1 3.8.10.4: | 100 А. |
| Вставка безопасности во время теста. Я знаю. ток короткого замыкания Ue = 500 В IEC 61439-1 3.8.10.4: | 100 А. |
| Вставка безопасности во время теста. Я знаю. ток короткого замыкания Ue = 690 В IEC 61439-1 3.8.10.4: | 100 А. |
| Преобразователь теплового тока: | 160 А. |
| Обь. тепловые токи наружный воздух + внутр. безопасность + ном. предыдущий МЭК 60947-1 4.3.3.2.1: | 100 А. |
| Расчетный рабочий ток в AC22 категории B: | 100 А. |
| Условный номинальный ток короткого замыкания для Ue = 500 В согласно PN-EN 61439-1 3.8.10.4: | 80 кА |
| Номинальный ток цепи для Ue = 220 В постоянного тока согласно EN 61439-1 5.3.2: | 100 А. |
| Номинальный ток цепи для Ue = 250 В постоянного тока согласно EN 61439-1 5.3.2: | 100 А. |
| Номинальный ток цепи для Ue = 440 В постоянного тока согласно EN 61439-1 5.3.2: | 100 А. |
Электричество / Температура
| Номинальный ток 40 ° C: | 100 А. |
| Номинальный ток 45 ° C: | 95 А. |
| Номинальный ток 50 ° C: | 90 А. |
| Номинальный ток 55 ° C: | 85 А. |
| Номинальный ток 60 ° C: | 80 А. |
| Номинальный ток 65 ° C: | 75 А. |
| Номинальный ток 70 ° C: | 70 А. |
Предохранитель
| Характеристики предохранителя: | gG |
| Размер плавкой вставки: | NH000 |
Мощность
| Суммарные потери мощности при номинальном токе: | 13 Вт. |
| Потери мощности при полной нагрузке: | ≈ 35 Вт. |
| Потери энергии в проводниках: | 30 Вт |
Сила
| Электрическая выносливость (количество циклов): | 300 |
| Механическая выносливость (количество циклов): | 1700 |
| Общий срок службы (механическая и электрическая износостойкость) IEC 60947-3 Tab 4: | 2000 г. |
Материал
| Вес меди в изделии: | 150 г |
Габаритные размеры
| Глубина продукта: | 106 мм |
| Высота продукта: | 216 мм |
| Длина: | 106 мм |
| Ширина продукта: | 53 мм |
| Высота сборной шины: | 5/10 мм |
Установка / Сборка
| Момент затяжки: | 4,5 Нм |
| Момент затяжки при установке на шину: | 4,5 Нм |
Связь
| Сечение гибкого проводника (жилы) в зажиме: | 2,5 / 50 мм² |
| Сечение жесткого проводника (провода) в зажиме: | 2,5 / 50 мм² |
| Тип подключения клемм: | Рельс 40 мм |
Стандарт
| Категория применения для Ue = 400 В перем. Тока в соответствии с IEC 60947-3, таб.5: | AC-23B |
| Категория применения для Ue = 500 В переменного тока согласно IEC 60947-3, таб.5: | AC-22B |
| Категория применения для Ue = 690 В переменного тока в соответствии с IEC 60947-3, таблица 5: | AC-21B |
| Европейская директива WEEE: | обеспокоенность |
| Стандартное поперечное сечение согласно IEC 60947-1, таблицы 9 и 10: | 35 мм² |
| Категория применения для Ue = 220 В постоянного тока в соответствии с IEC 60947-3, таб.5: | DC-22B |
| Категория применения для Ue = 250 В постоянного тока в соответствии с IEC 60947-3, таб.5: | DC-22B |
| Категория использования для Ue = 440 В постоянного тока в соответствии с IEC 60947-3, таб.5: | DC-22B |
Безопасность
| Уровень безопасности: | IP3X |
Условия эксплуатации
| Рабочая температура: | -25… 55 ° С |
| Степень загрязнения согласно IEC 60664 / IEC 60947-2: | 3 |
| Температура хранения / транспортировки: | -40… 70 ° С |
Температура
| Максимальная температура рельса с ножевым предохранителем IEC 60947-1 Таблица 2: | 44 К. |
| Максимальная температура шины с плавкой вставкой IEC 60947-1 Таблица 2: | 32 К. |
| Максимальная температура верхнего соединения с плавкой вставкой IEC 60947-1 Tab 2: | 60 К. |
| Максимальная температура верхнего соединения с ножевым предохранителем IEC 60947-1 Tab 2: | 70 тыс. |
| Максимальные приращения конечной температуры. дол. с родственными ножи. согласно PN-EN 60947-1 Таблица 2: | 70 тыс. |
Масса
| Масса: | 0,543 кг |
Технические характеристики Hager LT0054
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
