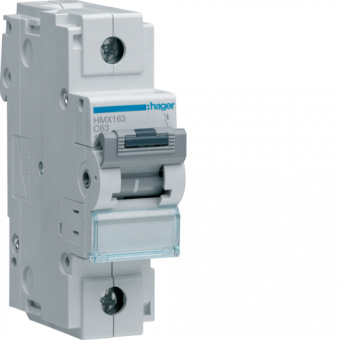

Hager Автоматический выключатель 1P 50kA C-63A 1.5M HMX163

Коммутирующее однополюсное устройство повышенной мощности, предназначенное для защиты электрических цепей от воздействия сверхтоков и коротких замыканий. Обеспечивает возможность ручного включения/отключения питания линии. В зависимости от типа проводки, мощности оборудования и требуемой защиты подбор автоматов осуществляют по номиналу, защищённости и количеству полюсов прибора.

Автоматический выключатель HMX 1P 50kA C-63A 1.5M, Hager, HMX163 является однополюсным прибором, применимым в распределительных щитках коммерческих, общественных и промышленных объектов. Имеет номинал 63 А, что допускает подключение потребителей мощностью не более 13,9 кВт. Характеристика отключения С обеспечивает отключение автомата при превышении номинального тока в 5-10 раз за 1-10 секунд. Система обеспечивает защиту проводки от короткого замыкания силой до 50000 А. Данные параметры подходят для питания линий с электродвигателями, станками, отопительным оборудованием, системами автоматизации и роботизированными механизмами.

Однополюсный прибор используется в качестве общего коммутирующего элемента и устанавливается после вводного автомата. Рычагом осуществляется включение или отключение питания цепи. При подключении достаточно большого количества оборудования возникает перегрузка, которая может повредить проводку и некоторое оборудование. В этом случае автомат при помощи специального механизма отключается. Такая же ситуация при появлении КЗ. Защита осуществляется при помощи двух расцепителей:

• электромагнитный – состоит из катушки и сердечника, которые представляют собой соленоид, механически связанный с рычагом. При КЗ в катушке создается электромагнитное поле, сдвигающее сердечник, что приводит к перемещению рычага выключателя;
• тепломеханический – представляет собой пластину, связанную с рычагом выключателя. При протекании сверхтоков она разогревается и изгибается, что приводит к размыканию цепи.

Автоматический выключатель HMX 1P 50kA C-63A 1.5M, Hager, HMX163, как и другие модели серии HMX, оснащён передовыми механизмами защиты и отличается низким энергопотреблением.

Преимущества серии HMX:

• Высокая защита от коротких замыканий до 50 кА;
• Наличие зелёного индикатора при отключенном автомате;
• Полная совместимость старых и новых моделей автоматов;
• Клеммы нового образца с системой компенсации зажима и контактами с насечками;
• Имеется защита, предотвращающая удары током при соприкосновении человека с токоведущими элементами;
• Возможность присоединение гребёнчатой шины или гибких проводников.
